Jaki kabel do instalacji elektrycznej w domu? Przewodnik po wyborze

Jak dobrze zaplanować instalację elektryczną w domu?

Odpowiednie zaplanowanie instalacji elektrycznej w domu ma ogromne znaczenie dla jego użyteczności i bezpieczeństwa. Zaczynamy od stworzenia dokładnego projektu, który uwzględnia rozmieszczenie gniazdek, źródeł światła oraz innych urządzeń elektrycznych. W trakcie planowania warto także pomyśleć o przyszłych wymaganiach energetycznych, co pomoże nam uniknąć komplikacji w przyszłości.

Oto kluczowe elementy, które należy uwzględnić:

• przewody należy układać w prostych liniach, wzdłuż krawędzi ścian,
• podział instalacji na obwody jednofazowe i trójfazowe,
• wysokość gniazdek – standardowo 30 cm w pomieszczeniach mieszkalnych, 105-120 cm w kuchni,
• planowanie gniazdek w odpowiednich miejscach, utrzymując odległość około 50-100 cm od każdego rogu pomieszczenia,
• umieszczanie gniazdek blisko blatów roboczych w kuchni.

Warto również rozważyć dodanie obwodów do oświetlenia halogenowego i LED, by móc dostosować oświetlenie do indywidualnych preferencji użytkowników. Instalacja podtynkowa zdobywa coraz większą popularność, ponieważ zapewnia estetykę oraz dodatkową ochronę dla przewodów. Stosując te wskazówki, można z powodzeniem zaprojektować funkcjonalną i bezpieczną instalację elektryczną, która odpowiada na konkretne potrzeby domowników.

Co powinien wiedzieć elektryk przed wykonaniem instalacji?

Elektryk przed przystąpieniem do pracy nad instalacją elektryczną powinien dokładnie zapoznać się z projektem. Zrozumienie układu pomieszczeń jest niezwykle istotne, ponieważ umożliwia odpowiednie rozmieszczenie gniazdek i punktów oświetleniowych. Kluczowe jest również oszacowanie obciążeń poszczególnych obwodów, co pozwala na dobór odpowiednich kabli i przewodów zgodnych z wymogami mocy.

Zajmując się tym, fachowiec musi być świadomy polskich norm oraz parametrów technicznych, takich jak napięcie i obciążenie, które są fundamentem prawidłowego funkcjonowania instalacji. Podczas przygotowywania systemu elektrycznego należy zwrócić szczególną uwagę na jakość materiałów oraz akcesoriów, co przekłada się na długowieczność całego układu.

Planowanie instalacji elektrycznej powinno także uwzględniać przyszłe potrzeby użytkowników, co sprawia, że będzie ona bardziej elastyczna i łatwiejsza w adaptacji do zmieniających się warunków użytkowania przestrzeni.

Co to jest dobór kabli i dlaczego jest ważny?

Wybór odpowiednich kabli to kluczowy etap w każdej instalacji elektrycznej. Proces ten polega na znalezieniu idealnych przewodów do konkretnych potrzeb, co ma ogromne znaczenie dla bezpieczeństwa oraz efektywności całego systemu. Jeśli kable zostaną źle dobrane, mogą pojawić się groźne sytuacje, takie jak:

• przegrzewanie,
• zwarcia,
• ryzyko pożaru,
• zagrożenie dla użytkowników.

Podczas wyboru kabli niezwykle istotne jest uwzględnienie obciążenia prądowego, czyli maksymalnej ilości energii, jaką dany przewód jest w stanie przewodzić bezpiecznie. Należy pamiętać, że kable wykonane z miedzi mają inną obciążalność niż te aluminiowe, co może znacząco wpłynąć na decyzję. Dodatkowo, kluczowe jest dostosowanie przewodów do odpowiedniego napięcia w sieci, aby uniknąć potencjalnych uszkodzeń.

Nie można zapominać o wpływie warunków zewnętrznych, takich jak temperatura czy wilgotność, na wybór odpowiednich kabli. Przewody stosowane na zewnątrz potrzebują odpowiedniej ochrony przed czynnikami atmosferycznymi, co zwiększa ich żywotność. Przykładem mogą być instalacje w rejonach wilgotnych, gdzie warto pomyśleć o kablach z dodatkowymi zabezpieczeniami.

Odpowiedni dobór przewodów nie tylko zwiększa poziom bezpieczeństwa, ale także podnosi efektywność energetyczną. Dobrze dobrane kable minimalizują straty energii, co finalnie przekłada się na niższe rachunki za energię elektryczną. Z tego względu niezwykle istotne jest, aby wszelkie prace związane z instalacją elektryczną przeprowadzały osoby z odpowiednimi kwalifikacjami. Tylko wykwalifikowani specjaliści potrafią skutecznie dobrać kable zgodnie z wymaganiami konkretnego projektu.

Jakie są zasady doboru przewodów elektrycznych?

Właściwy wybór przewodów elektrycznych jest niezwykle istotny dla efektywnego funkcjonowania instalacji oraz zapewnienia bezpieczeństwa. Pierwszym krokiem w tym procesie jest określenie odpowiedniego przekroju przewodów, który powinien odpowiadać przewidywanemu obciążeniu. Na przykład, w przypadku urządzeń o dużym poborze mocy, jak klimatyzatory, warto rozważyć zastosowanie przewodów o większych przekrojach, co znacząco zmniejsza ryzyko przegrzania.

Kluczowym aspektem jest również obciążalność prądowa, która określa maksymalny prąd mogący płynąć przez przewód bez ryzyka uszkodzenia. Należy brać pod uwagę różne warunki instalacji, takie jak:

• temperatura otoczenia,
• liczba sąsiadujących przewodów.

Rodzaj instalacji jest również istotny – przewody mogą być prowadzone w kanałach, na powierzchni lub w ścianach, a każda z tych metod wymaga zastosowania przewodów o innej konstrukcji oraz izolacji. Materiały używane do przewodów muszą być odpowiednio dopasowane do warunków zewnętrznych; na przykład, przewody w wilgotnych pomieszczeniach koniecznie powinny być dodatkowo zabezpieczone.

Obowiązujące normy określają wymagania dotyczące przewodów elektrycznych, co gwarantuje ich zgodność z aktualnymi standardami bezpieczeństwa. Izolacja przewodów jest kluczowa, ponieważ chroni przed zwarciami oraz przegrzewaniem. Dodatkowo, warto zwrócić uwagę na spadki napięcia w obwodach, szczególnie w długich odcinkach kablowych.

Dobrze dobrany przewód nie tylko przyczynia się do zwiększenia bezpieczeństwa, ale także może obniżyć koszty energii elektrycznej, zwiększając efektywność całej instalacji. Wprowadzając te zasady w życie, można zbudować bezpieczną i wydajną sieć elektryczną w każdym obiekcie.

Jakie rodzaje przewodów elektrycznych powinienem użyć?

Wybór odpowiednich przewodów elektrycznych jest kluczowy nie tylko dla bezpieczeństwa, ale także dla skuteczności całej instalacji. W przypadku gniazdek elektrycznych zazwyczaj sięga się po przewody o przekroju 2,5 mm², na przykład model 3-żyłowy YDYp 3×2,5. Taki rodzaj kabla doskonale zaspokaja potrzeby większości domowych urządzeń. Gdy myślimy o oświetleniu, wystarczą już przewody o przekroju 1,5 mm², co sprawia, że nie są one zbyt wymagające.

• do wanien z hydromasażem rekomendowane są stale przewody 3-żyłowe o przekroju 2,5 mm²,
• na zewnątrz budynków należy stosować kable YKY,
• przewody miedziane, zarówno jedno- jak i wielożyłowe, w tym także niezwykle popularne kable 4- i 5-żyłowe.

Różnorodność kolorów izolacji – czarny lub brązowy dla przewodów roboczych (L), niebieski dla neutralnych (N) oraz żółto-zielony dla ochronnych (PE) – pozwala na łatwe i prawidłowe podłączenie. Ta gama barw oraz typów przewodów nie tylko ułatwia pracę, ale także znacząco przyczynia się do bezpieczeństwa użytkowników urządzeń elektrycznych. Taki aspekt jest niezwykle ważny podczas planowania zarówno efektywnej, jak i bezpiecznej instalacji.

Jakie są główne obwody w instalacji elektrycznej?

Instalacja elektryczna składa się z różnych obwodów, z których każdy pełni istotną funkcję. Wśród nich znajdziemy:

• obwody oświetleniowe, które zasilają lampy oraz inne źródła światła,
• obwody gniazd wtyczkowych umożliwiające podłączanie różnorodnych urządzeń elektrycznych, takich jak telewizory, komputery czy sprzęt AGD,
• obwody przeznaczone dla urządzeń o dużym poborze mocy, takich jak kuchenki elektryczne czy pralki.

Aby zapewnić ich prawidłowe funkcjonowanie, konieczne jest stosowanie odpowiednio dobranych przewodów i systemów zabezpieczających. Wybierając przewody o wyższej obciążalności prądowej, minimalizujemy ryzyko przegrzewania. Obwody mogą być:

• jednofazowe składające się z trzech przewodów: fazowego, neutralnego i ochronnego,
• trójfazowe korzystające z pięciu przewodów, co pozwala na efektywniejsze zarządzanie większymi obciążeniami elektrycznymi.

Podział na obwody rozdzielcze znacząco ułatwia organizację systemu zasilania, a także pomaga uniknąć przeciążeń i problemów z dostawą energii. Warto również pomyśleć o obwodach rezerwowych, które mogą być przydatne podczas awarii czy w sytuacjach zwiększonego zapotrzebowania na energię. Starannie zaplanowana instalacja, uwzględniająca różnorodność obwodów, pozytywnie wpływa zarówno na funkcjonalność, jak i bezpieczeństwo użytkowników.

Co to jest obciążalność prądowa przewodów?

Obciążalność prądowa przewodów to maksymalny prąd, jaki dany przewód może prowadzić w sposób bezpieczny, uwzględniając różne warunki. Dzięki temu zapobiegamy przegrzaniu izolacji, co jest niezwykle istotne dla zapewnienia bezpieczeństwa instalacji elektrycznych. Parametr ten wyrażany jest w amperach i związany z kilkoma czynnikami. Należą do nich na przykład:

• przekrój przewodu,
• materiał, z którego wykonana jest izolacja,
• sposób ułożenia przewodu.

Warto zwrócić uwagę, że przewody miedziane charakteryzują się wyższą obciążalnością w porównaniu do przewodów aluminiowych. Aby zapewnić bezpieczeństwo, ważne jest, aby dobrać przewody do specyfiki każdej instalacji oraz jej przeznaczenia. Dla obwodów zasilających większe urządzenia, takich jak:

• kuchenki elektryczne,
• systemy klimatyzacyjne,
• inne duże urządzenia.

Zaleca się stosowanie przewodów o większym przekroju. Taki wybór znacząco ogranicza ryzyko przegrzania. Kolejnym czynnikiem, który należy uwzględnić, są warunki otoczenia, takie jak temperatura. Przewody umieszczone w środowiskach o podwyższonej temperaturze muszą być odpowiednio dobrane, aby nie przekraczać bezpiecznych limitów. Ważne jest również zastosowanie odpowiednich zabezpieczeń, które chronią obwody przed przeciążeniem i zwarciami.

Zrozumienie obciążalności prądowej ma kluczowe znaczenie nie tylko dla elektryków, ale także dla użytkowników instalacji. Odpowiedni dobór kabli oraz ich prawidłowa eksploatacja mogą skutecznie zapobiegać niebezpiecznym sytuacjom, takim jak pożary. Dbałość o te aspekty jest niezbędna w trakcie projektowania zarówno domowych, jak i przemysłowych instalacji elektrycznych.

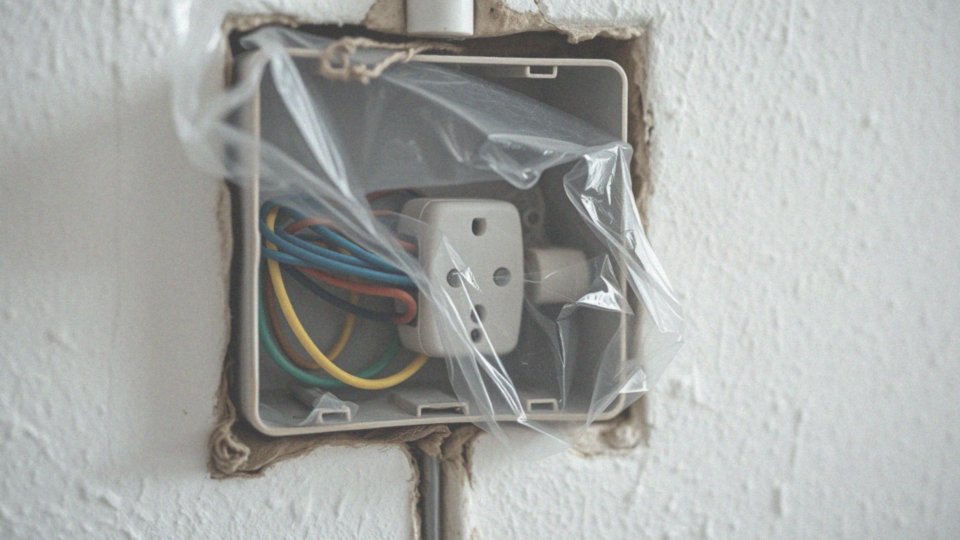

Jakie są normy dotyczące przewodów do gniazdek elektrycznych?

W Polsce normy dotyczące przewodów do gniazdek elektrycznych określają ważne wymagania mające na celu zapewnienie bezpieczeństwa. Zwykle stosowane w domach przewody mają miedziany przekrój o wielkości 2,5 mm², co w zupełności wystarcza do zasilania typowych urządzeń.

W szczególnych miejscach, takich jak:

• kuchnie,
• łazienki,
• na zewnątrz.

Gniazdka muszą spełniać minimum standard ochrony IP44, co oznacza, że są zabezpieczone przed wodą oraz ciałami stałymi. Dodatkowo normy takie jak PN-HD 60364 określają szczegółowe wymagania dla przewodów elektrycznych. Ważną rolę w instalacjach elektrycznych pełnią także zabezpieczenia, takie jak wyłączniki różnicowoprądowe, które chronią przed porażeniem prądem.

Odpowiednie dobranie przekroju przewodów to istotna kwestia, której nie można zaniedbać; należy uwzględnić zarówno rodzaj obciążeń, jak i warunki, w jakich będą używane. To wszystko ma kluczowe znaczenie dla redukcji ryzyka przegrzania i pożaru. Na koniec, staranny dobór oraz prawidłowy montaż przewodów elektrycznych stanowią fundament bezpiecznej instalacji w każdym gospodarstwie domowym.

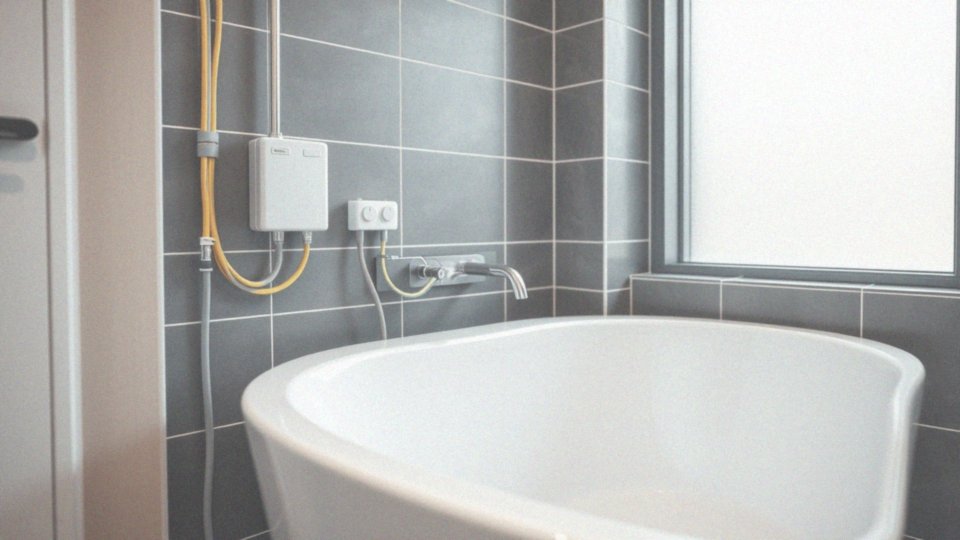

Jakie przewody używać do zasilania wanny z hydromasażem?

Aby prawidłowo zasilać wannę z hydromasażem, zaleca się wykorzystanie przewodów YDYp w konfiguracji 3×2,5 mm². Ważne jest, aby były one odporne zarówno na wilgoć, jak i na wszelkie uszkodzenia mechaniczne, co ma szczególne znaczenie w łazience. Konieczne jest również zamontowanie wyłącznika różnicowoprądowego, który stanowi ochronę przed porażeniem elektrycznym.

Warto pamiętać, że instalacja elektryczna powinna spełniać określone normy bezpieczeństwa, zwłaszcza w obszarach o podwyższonej wilgotności. Wykorzystując przewody miedziane, możemy liczyć na dobrą przewodność prądu, co potrafi znacząco wpłynąć na efektywność działania systemu.

Przy umieszczaniu przewodów w bliskiej odległości od wanny kluczowa jest odpowiednia izolacja, co z kolei zmniejsza ryzyko uszkodzeń oraz zwarć. Ważne jest także uwzględnienie obciążalności prądowej przewodów oraz zastosowanie właściwych ich przekrojów, co przyczynia się do zapewnienia nie tylko bezpieczeństwa, ale również długotrwałej i niezawodnej pracy wanny z hydromasażem.

Jakie kable YKY są odpowiednie do instalacji na zewnątrz budynku?

Kable YKY to doskonały wybór do zastosowań na zewnątrz budynków. Charakteryzują się one wyjątkową odpornością na różnorodne warunki atmosferyczne. Dzięki specjalnie zaprojektowanej izolacji z łatwością znoszą:

• wilgoć,
• promieniowanie UV,
• skrajne temperatury.

To czyni je idealnym rozwiązaniem w trudnych warunkach. Przy wyborze kabli YKY ważne jest, aby dopasować odpowiedni przekrój do przewidywanego obciążenia oraz długości trasy kablowej. Na przykład, przy zasilaniu urządzeń na świeżym powietrzu, zaleca się przekroje w zakresie od 1,5 mm² do 4 mm², w zależności od potrzeb energetycznych. Dodatkowo, w przypadku instalacji przyziemnych, należy zadbać o osłonę kabli, co zapewni im dodatkowe zabezpieczenie przed uszkodzeniami mechanicznymi.

Podczas planowania trasy kablowej, warto uwzględnić wszelkie przeszkody w terenie oraz zadbać o odpowiednią głębokość ich zakopania, co znacząco podnosi bezpieczeństwo użytkowania. Niezwykle istotne jest także przestrzeganie norm regulujących instalację kabli w trudnych warunkach atmosferycznych. Odpowiednie użytkowanie kabli YKY nie tylko zwiększa efektywność energetyczną instalacji, ale równie skutecznie minimalizuje ryzyko uszkodzeń wywołanych czynnikami zewnętrznymi.

Co wpływa na rozmieszczenie gniazdek w domu?

Rozmieszczenie gniazdek w domu odgrywa kluczową rolę w zapewnieniu komfortu oraz bezpieczeństwa jego mieszkańców. Wybór miejsca dla gniazdek zależy głównie od funkcjonalności pomieszczeń oraz przewidywanego układu mebli i sprzętów.

W pokojach dziennych rekomenduje się umiejscowienie ich na wysokości przynajmniej 30 cm od podłogi, z kolei w kuchni warto ustawić je na poziomie 105-120 cm. Taki układ ułatwia dostęp do zasilania, zwłaszcza w okolicy blatów roboczych. Kiedy planujemy rozmieszczenie gniazdek, dobrze jest brać pod uwagę różnorodne potrzeby energetyczne użytkowników. Dzięki temu można zminimalizować ryzyko przeciążeń.

Specjaliści wskazują, że powinny one znajdować się w odległości 50-100 cm od każdego z róg pomieszczenia, co znacznie podnosi ich funkcjonalność. W kuchni szczególnie istotne jest bliskie umiejscowienie gniazdek w pobliżu urządzeń takich jak:

• mikrofalówki,
• ekspresy do kawy,
• zmywarki,
• piekarniki,
• blendery.

Nie można zapominać o bezpieczeństwie, które jest najważniejsze podczas planowania instalacji elektrycznych. Normy budowlane przewidują, że w pomieszczeniach narażonych na wilgoć, takich jak łazienki czy kuchnie, powinny być stosowane gniazdka o zwiększonej odporności na czynniki zewnętrzne. Zazwyczaj rekomenduje się gniazdka o klasie ochrony IP44 lub wyższej.

Starannie przemyślane rozmieszczenie gniazdek elektrycznych nie tylko zwiększa komfort korzystania z nich, ale również podnosi bezpieczeństwo całej instalacji. Odpowiednio zaplanowane gniazdka przyczyniają się do stworzenia funkcjonalnej, bezpiecznej i energooszczędnej przestrzeni w każdym domu.

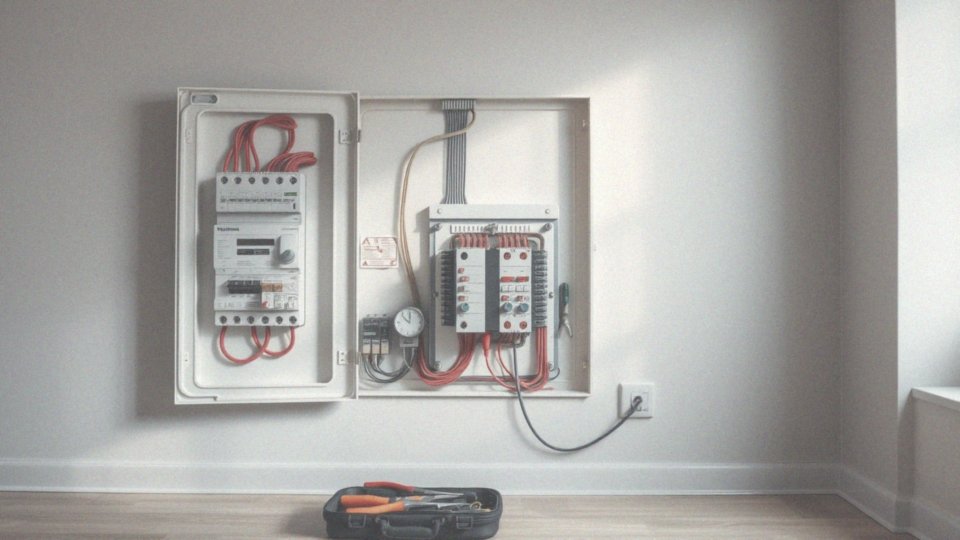

Jak zapewnić bezpieczeństwo w instalacji elektrycznej?

Aby zadbać o bezpieczeństwo w systemie elektrycznym, warto kierować się podstawowymi zasadami oraz obowiązującymi normami. Przede wszystkim:

• użycie materiałów wysokiej jakości stanowi fundament skutecznej ochrony przed porażeniem prądem,
• zaleca się zainstalowanie wyłączników różnicowoprądowych, które szybko reagują na niewielkie zmiany napięcia, co znacznie podnosi poziom bezpieczeństwa użytkowników,
• w każdym pomieszczeniu, zwłaszcza w tych o podwyższonej wilgotności, takich jak łazienki czy kuchnie, warto używać gniazdek o stopniu ochrony IP44 lub wyższym,
• odpowiednia izolacja przewodów jest niezbędna, aby zminimalizować ryzyko zwarć,
• regularne przeglądy instalacji, najlepiej przeprowadzane przez wykwalifikowanych specjalistów, są kluczowe dla utrzymania systemu w należytym stanie,
• unikać przeciążania obwodów; każda instalacja powinna być zaprojektowana z myślą o przewidywanym obciążeniu, co wpływa na dobór adekwatnych przewodów i ich przekrojów,
• przewody należy tak dobrać, aby ich dopuszczalna obciążalność prądowa nie była przekraczana, co pomaga uniknąć ryzyka przegrzania oraz pożarów,
• właściwe uziemienie instalacji jest kluczowe dla ochrony zarówno ludzi, jak i urządzeń,
• przestrzeganie krajowych norm dotyczących instalacji elektrycznych znacząco podnosi pewność co do bezpieczeństwa użytkowników.
