Co ile kompensacja na rurach PP? Kluczowe informacje o wydłużeniach

Co to jest kompensacja na rurach PP?

Kompensacja rur z polipropylenu (PP) odgrywa istotną rolę w minimalizowaniu negatywnych skutków wydłużeń termicznych, które są efektem zmian temperatury. Rury PP charakteryzują się wysokim współczynnikiem rozszerzalności liniowej, co oznacza, że ich długość zmienia się w zależności od temperatury otoczenia. Dlatego odpowiednia kompensacja jest kluczowa, zwłaszcza w instalacjach centralnego ogrzewania oraz ciepłej wody użytkowej.

Zmiany temperatur mogą powodować znaczne naprężenia w ścianach rur, co w dłuższym okresie może prowadzić do poważnych problemów. W ramach kompensacji stosuje się różnorodne techniki i urządzenia, które potrafią absorbować lub ograniczać te wydłużenia. Na przykład:

• użycie kompensatorów, które zostały zaprojektowane specjalnie z myślą o kontroli wydłużeń liniowych,
• zastosowanie odpowiednich materiałów oraz technik instalacyjnych.

Ignorowanie kwestii odpowiedniej kompensacji może prowadzić do uszkodzeń rur, utraty szczelności, a w rezultacie do nieprzyjemnych wycieków, co stwarza zagrożenie dla integralności całego systemu. Właśnie dlatego zrozumienie zasad kompensacji rur PP jest tak ważne. Wiedza ta wspiera prawidłowe projektowanie oraz montaż systemów rurociągowych, co przyczynia się do ich dłuższej żywotności oraz efektywności. Dobrze przemyślane projektowanie rurociągów z uwzględnieniem kompensacji ma kluczowe znaczenie dla zapewnienia ich bezpieczeństwa operacyjnego na dłuższy czas.

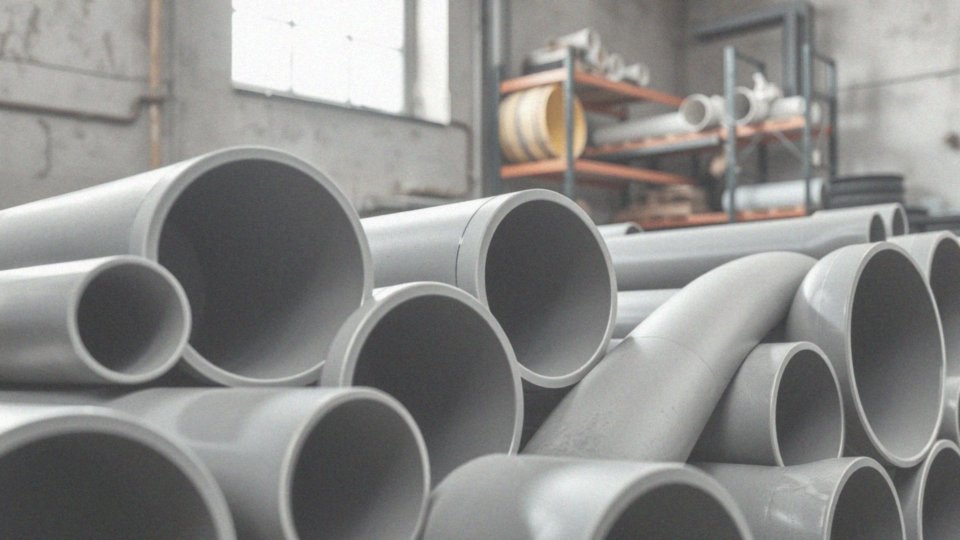

Jakie są właściwości rur PP związane z kompensacją?

Rury polipropylenowe (PP) wykazują znaczące cechy w zakresie kompensacji wydłużeń termicznych. Ich elastyczność oraz współczynnik rozszerzalności liniowej, który wynosi 0,18 mm/m·K, umożliwiają im adaptację długości w odpowiedzi na wahania temperatury. Jest to kluczowe w takich systemach jak:

• centralne ogrzewanie,
• dostarczanie ciepłej wody użytkowej.

Rury te występują w różnych klasach ciśnieniowych, takich jak PN 10, PN 16 i PN 20, co ma wpływ na ich wytrzymałość w obliczu ciśnienia i temperatury. Elastyczność materiału sprzyja odkształceniom, co jest istotne w procesie kompensacji, ale również wymaga precyzyjnego monitorowania naprężeń wewnętrznych. Kluczowe jest, aby nie przekraczać limitów wytrzymałości tych rur.

Fizyczne właściwości, jak odporność na uszkodzenia oraz trwałość, są niezbędne dla długoterminowej eksploatacji rur. W trakcie użytkowania, należy brać pod uwagę ewentualne wydłużenia, aby odpowiednio dostosować system do zmieniających się okoliczności. Zrozumienie tych aspektów wspiera skuteczne projektowanie oraz montaż systemów rurociągowych, co ma bezpośredni wpływ na ich niezawodność i bezpieczeństwo użytkowania.

Jakie są przyczyny wydłużeń liniowych rur?

Wydłużenie rur jest przede wszystkim skutkiem ich rozszerzalności cieplnej. To zjawisko sprawia, że materiały reagują na zmiany temperatury, czego efektem są zmiany długości. Rury wykonane z tworzywa PP-R, wykorzystywane w systemach wodociągowych i grzewczych, charakteryzują się znaczną rozszerzalnością cieplną wynoszącą 0,18 mm/m·K. Nawet niewielkie różnice temperatur mogą prowadzić do zauważalnych wydłużeń.

Kluczowe są także różnice pomiędzy temperaturą montażu a temperaturą roboczą, czyli na przykład temperatura ciepłej wody oraz warunki otoczenia. W szczególności, dla instalacji zewnętrznych, czynniki środowiskowe mają istotny wpływ na te zmiany długości.

Aby właściwie ocenić skutki rozszerzalności cieplnej, istotne jest zapoznanie się z zasadami fizyki materiałów, z których powstają rury PP-R. Lekceważenie tych zasad może prowadzić do powstawania naprężeń, co z kolei może skutkować uszkodzeniami, takimi jak pęknięcia lub utrata szczelności.

Dlatego tak ważne jest, aby podczas projektowania i montażu rur uwzględniać efektywne metody kompensacyjne, co zapewni długotrwałą i bezpieczną eksploatację.

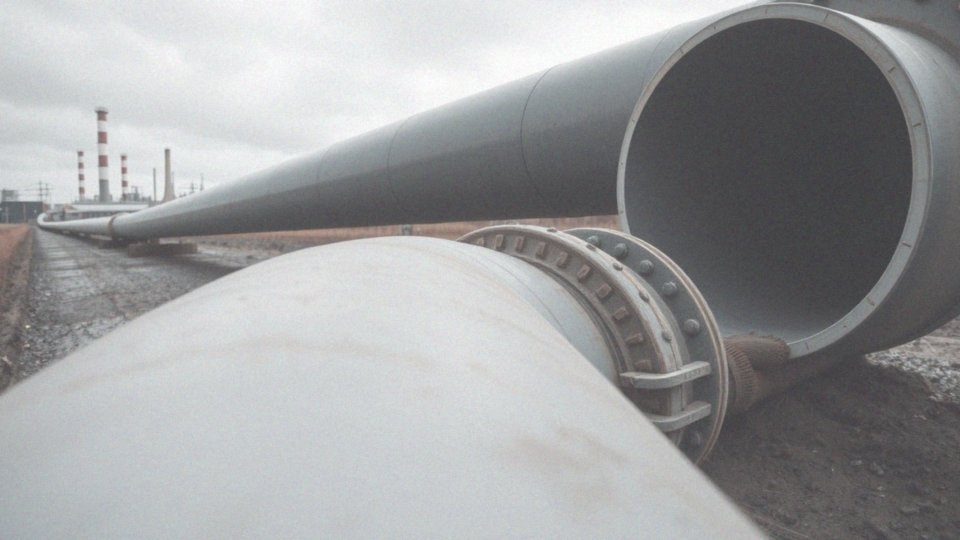

Dlaczego kompensacja wydłużeń jest istotna w rurociągach?

Kompensacja wydłużeń to kluczowy aspekt przy projektowaniu systemów rurociągowych. Jej zaniedbanie może prowadzić do poważnych komplikacji. Rury źle reagują na temperaturę, co skutkuje powstawaniem naprężeń w ich ściankach. Te naprężenia w dłuższym czasie mogą doprowadzić do uszkodzeń, a nawet całkowitego zniszczenia rurociągu.

Dlatego tak istotne jest efektywne zarządzanie wydłużeniami termicznymi, co ma kluczowe znaczenie dla zapewnienia długowieczności tego rodzaju systemów. Gdy nie wdrażamy odpowiednich rozwiązań kompensacyjnych, ryzykujemy ich nieprawidłowe funkcjonowanie. To z kolei może prowadzić do nieefektywnego transportu mediów.

Eksploatacja instalacji, które są narażone na zmiany temperatury, na przykład w systemach grzewczych, wymaga wdrożenia skutecznych rozwiązań kompensacyjnych. Dzięki nim możemy zminimalizować negatywne skutki skrajnych temperatur.

Przemyślana kompensacja nie tylko zapewnia stabilność, ale także chroni rurociągi przed uszkodzeniami, co w rezultacie wpływa na ich dłuższą żywotność. Wybór odpowiednich materiałów oraz technik jest niezbędny do efektywnego zarządzania wydłużeniami. Zrozumienie zależności związanych z kompensacją wydłużeń jest fundamentalne, aby uniknąć poważnych problemów i awarii w przyszłości.

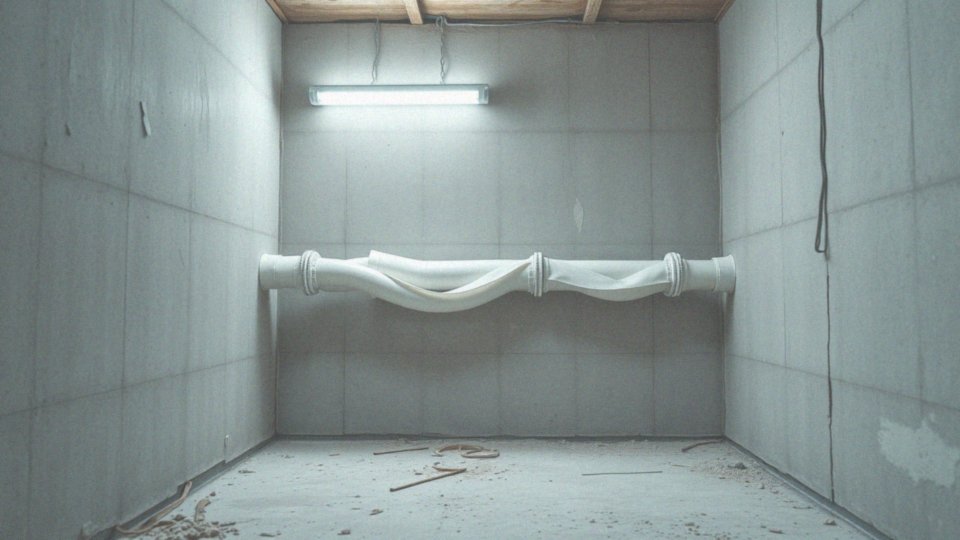

Jakie skutki mogą wystąpić w wyniku braku kompensacji?

Niewystarczająca kompensacja wydłużeń w rurociągach z tworzyw sztucznych może prowadzić do poważnych konsekwencji. Przede wszystkim, nadmierne naprężenia wewnętrzne mogą wywoływać:

• odkształcenia,
• pęknięcia,
• całkowite zniszczenie rur.

Taki stan rzeczy negatywnie wpływa na trwałość całej instalacji. Dodatkowo, uszkodzenia złączek mogą prowadzić do wycieków, co wiąże się z:

• utrata materiałów,
• nieuniknionym wzrostem kosztów eksploatacyjnych.

Niekontrolowane ruchy w miejscach, gdzie rurociąg zmienia kierunek, również zwiększają ryzyko:

• awarii,
• uszkodzenia otaczającego budynku.

Co więcej, intensyfikacja hałasu i wibracji pogarsza komfort użytkowania instalacji. Brak skutecznych metod kompensacyjnych negatywnie odbija się na długoterminowej funkcjonalności systemu. Ignorowanie konieczności kompensacji prowadzi do niespodziewanych awarii, co z kolei pociąga za sobą dodatkowe wydatki na naprawy oraz wymianę uszkodzonych elementów. Z tego względu, niezwykle istotne jest włączenie efektywnych rozwiązań kompensacyjnych już na etapie projektowania, dzięki czemu można zagwarantować zarówno bezpieczeństwo, jak i ekonomiczność systemów rurociągowych.

Jakie są metody kompensacji wydłużeń liniowych?

Metody kompensacji wydłużeń liniowych rur obejmują różnorodne techniki, które pozwalają na efektywne zarządzanie zmianami ich długości w odpowiedzi na różnice temperatur. Jednym z podstawowych podejść jest kompensacja naturalna, która opiera się na elastyczności materiałów oraz odpowiednim prowadzeniu rurociągu. Naturalne załamania rur umożliwiają swobodne odkształcenie, co jest istotne dla ich funkcjonowania.

Oprócz tego, wykorzystuje się kompensatory w różnych kształtach, takich jak:

• U,
• Z,
• L,

które skutecznie absorbują wydłużenia oraz zmniejszają naprężenia w systemie rurociągowym. Nie można zapominać o kompensacji na zakrętach, gdzie dzięki zastosowaniu kolanek redukuje się wpływ zmian kierunku na długość rur.

Pętle kompensacyjne stanowią kolejne istotne narzędzie, które pomaga w minimalizowaniu sił działających na rury, co sprzyja ich dłuższej eksploatacji. Odpowiednie wsparcie systemu, realizowane poprzez punkty stałe i podpory ruchome, podnosi efektywność całego procesu kompensacji. Dzięki temu rury mogą swobodnie się przemieszczać, unikając nadmiernych obciążeń.

Wybór właściwej metody kompensacji ma kluczowe znaczenie dla bezpieczeństwa oraz długowieczności systemów rurociągowych, szczególnie w warunkach zmieniających się temperatur.

Jak oblicza się zmiany długości w rurociągach?

Aby określić zmiany długości (ΔL) w rurociągach, warto posłużyć się pewnym wzorem, który uwzględnia kilka istotnych czynników. Mianowicie, bierzemy pod uwagę:

• współczynnik rozszerzalności liniowej materiału (α),
• początkową długość rurociągu (L),
• różnice temperatur (ΔT).

Wzór, którym się posługujemy, brzmi: ΔL = α * L * ΔT. Przykładowo, dla rury wykonanej z polipropylenu (PP) o współczynniku rozszerzalności wynoszącym 0,18 mm/m·K, zaczynamy od ustalenia długości rury. Przy długości wyjściowej 10 m oraz różnicy temperatur wynoszącej 30 °C, obliczenia będą wyglądać następująco: ΔL = 0,18 mm/m·K * 10 m * 30 K, co daje nam 54 mm.

Podczas tych obliczeń istotne jest zwrócenie uwagi na jednostki, ponieważ mają one znaczący wpływ na poprawność uzyskanych wyników. W kontekście projektowania systemów rurociągowych, należy również obliczyć odpowiednie ramię kompensacyjne (H), które powinno być dostosowane do przewidywanych wydłużeń. To kluczowy element pozwalający uniknąć problemów z naprężeniami w rurach.

Dodatkowo, istnieją kalkulatory kompensacji, które mogą wspierać proces projektowania i pomagać w uzyskaniu dokładnych parametrów. Ostatecznie, staranne obliczenia wydłużeń termicznych są niezbędne dla zapewnienia bezpieczeństwa i trwałości całego systemu rurociągowego.

Jak zminimalizować skutki wydłużeń liniowych w instalacjach?

Aby ograniczyć skutki wydłużeń liniowych w instalacjach, kluczowe jest wprowadzenie efektywnych rozwiązań kompensacyjnych. Przykładem jest kompensacja naturalna, która polega na wykorzystaniu elastyczności materiałów oraz przemyślanego rozmieszczenia rurociągu, co umożliwia swobodne odkształcenia. Warto zainwestować w kompensatory w formie U, Z czy L, które efektywnie absorbują wydłużenia i tym samym redukują napięcia w systemie.

• pętle kompensacyjne minimalizują siły działające na rury,
• odpowiednie rozmieszczenie punktów stałych oraz podpór ruchomych jest kluczowe,
• staranny montaż oraz unikanie niekorzystnych opóźnień w instalacji są ważne,
• wpływ czynników środowiskowych oraz różnice temperatur zmieniają długość rur,
• właściwa średnica rurociągu dostosowana do specyfikacji zastosowania oraz warunków pracy ma kluczowe znaczenie.

Regularny monitoring oraz odpowiednie regulacje podczas eksploatacji instalacji pozwalają na uniknięcie problemów związanych z wydłużeniami liniowymi. Wszystkie te działania przyczyniają się do wydłużenia żywotności całego systemu rurociągowego.

Jak ramię kompensacji wpływa na efektywność rurociągu?

Ramię kompensacyjne odgrywa niezwykle istotną rolę w funkcjonowaniu rurociągów, zwłaszcza w kontekście zarządzania wydłużeniami termicznymi. Jego długość ma bezpośredni wpływ na zdolność do absorbowania zmian długości, co skutkuje redukcją wewnętrznych naprężeń. Elastyczność tego elementu pozwala na pochłanianie różnic temperatur, co w konsekwencji minimalizuje ryzyko wystąpienia uszkodzeń. Starannie dobrane ramię kompensacyjne przyczynia się do stabilności oraz trwałości systemu, zwłaszcza w instalacjach ciepłej wody użytkowej.

Dobrze wyważona długość ramienia jest kluczowa, ponieważ pozwala na zminimalizowanie naprężeń cyklicznych, które wywołują cykle ogrzewania i chłodzenia. Dzięki temu spada prawdopodobieństwo powstania pęknięć lub utraty szczelności. Warto pamiętać, że rozkład naprężeń jest ściśle związany z długością ramienia kompensacyjnego; zbyt krótkie elementy mogą prowadzić do deformacji rur, co w konsekwencji skraca ich żywotność.

W rekomendacjach projektowych wskazuje się na potrzebę przeprowadzenia dokładnych obliczeń wydłużeń liniowych, uwzględniających współczynnik rozszerzalności materiałów oraz specyfikę warunków, w których system będzie funkcjonować. Zrozumienie roli ramienia kompensacyjnego oraz umiejętne jego stosowanie to kluczowe aspekty dla efektywności całego systemu. Implementacja rozwiązań kompensacyjnych już na etapie projektowania rurociągu znacząco zmniejsza ryzyko awarii, a także podnosi komfort użytkowania.

Co powoduje podgrzanie odcinka rury w kontekście kompensacji?

Podgrzewanie rur ma kluczowe znaczenie dla rekompensaty wydłużeń liniowych, ponieważ wpływa na długość całego rurociągu. W przypadku materiałów polipropylenowych (PP) wzrost temperatury prowadzi do ich wydłużania się, co jest ściśle związane z współczynnikiem rozszerzalności tego typu tworzywa. Przykładowo, rura o długości 10 m, która zostanie podniesiona o 40°C, wydłuży się o 7,2 mm.

Ważne jest, aby uwzględnić wszelkie zmiany temperatury, które mogą wystąpić podczas użytkowania instalacji wodociągowej. Ignorowanie tych wahań może doprowadzić do powstania wewnętrznych naprężeń, co z kolei narazi instalację na uszkodzenia, takie jak:

• pęknięcia,
• utrata szczelności.

Dlatego tak istotne jest zastosowanie odpowiednich metod kompensacji, które umożliwiają absorbowanie wydłużeń, zapewniając tym samym długoterminowe i bezpieczne funkcjonowanie systemów rurociągowych. Przy projektowaniu rurociągów warto zwrócić uwagę na:

• temperaturę montażu,
• maksymalne wartości robocze.

Dodatkowo, wykorzystanie rozwiązań w postaci kompensatorów znacząco redukuje ryzyko awarii, co zwiększa ogólną efektywność instalacji.

Jak kompensacja naturalna przyczynia się do trwałości rurociągów?

Kompensacja naturalna ma kluczowe znaczenie dla trwałości rurociągów wykonanych z polipropylenu (PP-R). Umożliwia elastyczne odkształcanie rur w odpowiedzi na zmieniające się temperatury, co skutkuje redukcją wewnętrznych naprężeń. Projektanci często stosują załamania rur oraz ramiona elastyczne, co pozwala lepiej zarządzać ich wydłużeniem i skurczem. Dzięki temu ryzyko uszkodzeń, takich jak:

• pęknięcia,
• utrata szczelności.

Dobrze zaplanowana kompensacja sprawia, że rury PP-R mogą swobodnie adaptować się do aktualnych warunków eksploatacji, co wpływa na długofalowe bezpieczeństwo oraz niezawodność całego systemu. Nie można również zapominać o maksymalnych zmianach długości rur, które są związane z ich rozszerzalnością cieplną wynoszącą 0,18 mm/m·K. W procesie projektowania zaniedbanie kwestii kompensacji naturalnej może prowadzić do poważnych problemów strukturalnych, które z kolei mają negatywny wpływ na integralność systemu. Odpowiednia kompensacja nie tylko minimalizuje intensywność naprężeń, ale także znacząco wydłuża żywotność rurociągów oraz podnosi komfort ich użytkowania. Starannie przemyślana konstrukcja umożliwia rurociągom lepsze znoszenie wahań temperatury i ciśnienia, co jest wyjątkowo istotne w systemach grzewczych i wodociągowych.

Jakie są różnice między rodzajami kompensatorów?

Różnice między kompensatorami są przede wszystkim związane z ich konstrukcją oraz zastosowaniem w systemach rurociągowych. Kompensatory o kształcie:

• U,
• Z,
• L

różnią się sposobem, w jaki absorbują wydłużenia rur, co ma znaczący wpływ na efektywne zarządzanie naprężeniami. Kompensatory U-kształtne znajdują najczęstsze zastosowanie w prostych odcinkach rurociągu, gdzie nie zachodzi potrzeba zmiany kierunku. Natomiast kompensatory Z-kształtne oraz L-kształtne są idealne w miejscach, gdzie rurociąg zmienia kierunek, co pozwala na jednoczesną kompensację wydłużeń w dwóch płaszczyznach.

Wybór odpowiedniego kompensatora powinien być uzależniony od szczególnych wymagań instalacji, dostępnej przestrzeni oraz oczekiwanego poziomu kompensacji. Te elementy mają kluczowe znaczenie dla efektywności i bezpieczeństwa systemów rurociągowych, ponieważ pomagają zminimalizować negatywne skutki wydłużeń liniowych. Różne rodzaje kompensatorów różnią się też skutecznością w zależności od ich konstrukcji i dopasowania do konkretnych zastosowań. To wszystko jest niezwykle istotne podczas projektowania instalacji rurociągowej.
